ITIBMI
膨脹性黏土作為一種特殊的高塑性土，其含有大量裂隙和親水性礦物（伊利石、綠泥石和蒙脫石），遇水后裂隙易發(fā)育并擴(kuò)散，導(dǎo)致黏土顆粒吸水膨脹，失水收縮干裂。膨脹性黏土的變形具有復(fù)雜性、多發(fā)性、反復(fù)性和長(zhǎng)期潛在性，為了克服其膨脹收縮性和軟化崩解性，眾多科研人員采用石灰、水泥、粉煤灰、氯化鈣等添加劑對(duì)膨脹性土進(jìn)行化學(xué)改良。這些改良劑通過與顆粒間的膠結(jié)作用、離子交換、硬凝和碳化作用，有效抑制了土體的脹縮性和裂隙發(fā)展。然而，傳統(tǒng)改良劑的生產(chǎn)成本和二氧化碳排放量較高，為了適應(yīng)“碳達(dá)峰-碳中和”的綠色、經(jīng)濟(jì)、環(huán)?？沙掷m(xù)發(fā)展的戰(zhàn)略需求，磷石膏、聚丙烯、堿礦渣和鋼渣粉（steel slag powder，SSP）等替代改性劑逐漸被應(yīng)用，其中鋼渣粉已廣泛應(yīng)用于膨脹性黏土改良、農(nóng)業(yè)肥料、道路建設(shè)等領(lǐng)域。鋼渣粉是粗鋼生產(chǎn)過程中的一種工業(yè)廢棄物。中國(guó)粗鋼總產(chǎn)量約占世界總量的1/2，其中鋼渣年產(chǎn)量高達(dá)1.1億噸。相比于日本、歐洲和澳大利亞等工業(yè)發(fā)達(dá)國(guó)家，中國(guó)的鋼渣綜合利用率僅為29.5%。其主要用于土木工程（10.1%）、水泥生產(chǎn)（9.3%）、土壤改良和道路建設(shè)（7.5%）以及其它用途（2.6%）。我國(guó)SSP綜合利用率較低的主要原因包括生產(chǎn)制造工藝的滯后、科研水平的不足、法律政策的限制以及缺乏行之有效的應(yīng)用標(biāo)準(zhǔn)。如果我國(guó)不加快提高鋼渣的回收利用率，將會(huì)導(dǎo)致大量環(huán)境污染和土壤資源的浪費(fèi)。由于鋼渣粉中含有特殊的礦物和化學(xué)成分（如氧化鐵和氧化鈣等）它可以與土體中的水分和黏土顆粒發(fā)生離子交換及膠結(jié)反應(yīng)，從而形成穩(wěn)定的凝膠物質(zhì)，填充裂隙并有效地黏結(jié)土顆粒。這一過程能夠提高土體結(jié)構(gòu)的密實(shí)性和整體性，顯著改善膨脹土的塑性、自由膨脹率、未固化強(qiáng)度和排水性能等。利用鋼渣粉改良問題土的工程性質(zhì)，不僅符合低碳和環(huán)保發(fā)展理念，還可以提高固廢資源的高附加值利用，并降低工程處理成本。本文從宏觀及微觀角度分析總結(jié)了鋼渣粉的性質(zhì)和組成、改良土的機(jī)理、工程效果以及應(yīng)用前景，旨在全面闡述鋼渣粉改良土的研究?jī)?yōu)勢(shì)。在此基礎(chǔ)上，對(duì)SSP改良土存在的不足及未來的發(fā)展方向提出幾點(diǎn)建議，以期為問題土的改良提供新的思路和途徑。
1鋼渣粉的特性
1.1鋼渣粉的理化特性
鋼渣粉是在高溫環(huán)境下，通過轉(zhuǎn)爐、電爐或平爐生產(chǎn)分離出的工業(yè)副產(chǎn)品，主要由礦石、石灰石（CaCO3）、焦炭和氧等原料組成。根據(jù)鋼渣粉的生產(chǎn)工藝及堿度值R=ω(CaO)/ω(SiO2+P2O5)（ω為質(zhì)量）的不同，可將其分為高爐渣（blast furnace slag，BFS）、電弧爐渣（electric arc furnace，EAF）、鋼包爐渣（ladle furnace slag，LFS）或堿性氧爐渣（basic oxygen furnace，BOF）。其中，當(dāng)鋼渣粉R＜1.8時(shí)，稱為低堿度鋼渣；R=1.8～2.5時(shí)，稱為中堿度鋼渣；R＞2.5稱為高堿度鋼渣，此時(shí)易形成C2S和C3S等礦物。Oluwasola等認(rèn)為轉(zhuǎn)爐鋼渣具有良好的壓實(shí)性好、吸水率低、良好的內(nèi)摩擦力及排水自由等優(yōu)點(diǎn)。由于煉鋼廠生產(chǎn)工藝（如：廢金屬和鐵水中存在的雜質(zhì)、溫度、氣體環(huán)境、鐵礦石成分以及鐵礦石與燒結(jié)礦的比例、冷卻速度、助熔劑摻量等）的差異性，容易導(dǎo)致鋼渣粉的礦物成分、電導(dǎo)率、表面積、化學(xué)組成、孔隙率和PH值等理化性質(zhì)的變化。綜上所述，SSP具有良好的吸水性、高密度、較大的比表面積、豐富的棱角、較高的硬度等一系列特定的性質(zhì)，適當(dāng)提高SSP堿度可增加其水化活性。但由于SSP體積安定性較差及生產(chǎn)工藝的影響，很大程度上限制其工程應(yīng)用領(lǐng)域。鋼渣粉主要的礦物成分包括橄欖石、FeAlO3(CaO)2、Ca2Fe2O5、C4AF、C2F、β-C2S或α-C2S、Ca2SiO4、鎂硅鈣石、FeO、MgO、C3S、惰性礦物（簡(jiǎn)稱為“RO相”）和CaO-FeO-MnO-MgO等組成。大量研究表明SSP屬于含鈣量較高的固體廢物，其中，C2S、C3S、C2F和C4AF構(gòu)成的SSP與硅酸鹽水泥礦物成分相似。雖SSP的衍射峰較為復(fù)雜，礦物晶體形狀不規(guī)則，但SSP中的固體可溶性成分含量較高，有利于水化溶解，形成膠凝狀物質(zhì)，進(jìn)而改良土壤的膠結(jié)性能。另外，SSP的冷卻速度、化學(xué)組成、熔劑類型、顆粒形狀、顆粒大小分布及性質(zhì)對(duì)土壤改良效果會(huì)產(chǎn)生重要影響。因此，對(duì)不同工藝條件下的SSP化學(xué)成分和含量進(jìn)行詳細(xì)分析對(duì)于土壤改良具有重要意義（表1）。

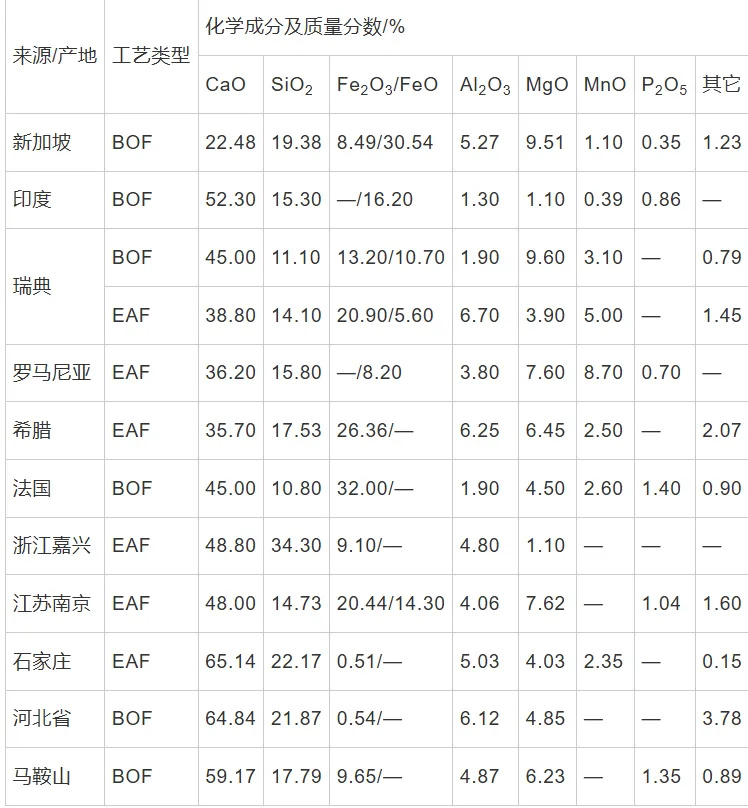

表1國(guó)內(nèi)外鋼渣粉主要的化學(xué)成分與質(zhì)量分?jǐn)?shù)
綜上分析，SSP化學(xué)組成主要包括氧化鐵（FeO/Fe2O3）、氧化鈣（CaO）、二氧化硅（SiO2）、氧化鎂（MgO）和氧化鋁（Al2O3），質(zhì)量分?jǐn)?shù)分別為8%～30%、35%～65%、10%～20%、3%～10%和1%～6%，其中還含少量的Na2O、MnO、SO3和五氧化二磷等。生產(chǎn)工藝主要是EAF和BOF，其中EAF生產(chǎn)的礦物成分有絲光石和克氏石礦等，這些惰性物質(zhì)在常溫下不發(fā)生水化反應(yīng)，結(jié)合能較差。而BOF生產(chǎn)的礦物成分主要為硅酸二鈣、鐵酸二鈣、硅酸三鈣、氫氧化鈣、氧化鈣等，其水硬活性主要來源于C3S和C2S含量，含量越高水化活性越高。然而，在不同生產(chǎn)工藝下，SSP的化學(xué)成分、結(jié)構(gòu)特性、礦物組成、粒度、含量及性能顯著變化。特別是SSP中高含量的游離氧化鈣和氧化鎂，會(huì)與孔隙中的水分產(chǎn)生化學(xué)反應(yīng)，導(dǎo)致SSP體積迅速膨脹，從而降低其體積穩(wěn)定性。因此，不同的生產(chǎn)工藝會(huì)直接影響SSP的化學(xué)活性及穩(wěn)定性，進(jìn)而對(duì)土體改良效果產(chǎn)生重要影響。
1.2鋼渣粉的膠凝活性
鋼渣粉的膠凝活性對(duì)其改良土體的效果具有重要影響。水化活性越高產(chǎn)生的水化產(chǎn)物，如C-AG和C-S-H凝膠、鈣礬石（AFt）和Ca(OH)2等就越多，與黏土礦物顆粒接觸面積就越大，包裹填充裂隙就越緊密，顆粒間黏結(jié)力和整體穩(wěn)定性就越好。當(dāng)SSP中ω(Al)/ω(Ca)比例高于ω(Ca)/ω(Si)時(shí)，改良土的膠凝特性和力學(xué)強(qiáng)度表現(xiàn)較好。然而，由于SSP中的硅鋁酸鹽礦物是在高溫下形成的玻璃體結(jié)構(gòu)，晶粒較大、結(jié)構(gòu)密度較高，并且含有Si-O和Al-O化學(xué)鍵，導(dǎo)致部分C3S和C2S晶體在常溫下水化活性低。Wang等認(rèn)為提高SSP顆粒細(xì)度、養(yǎng)護(hù)溫度或溶液堿度可加速其早期水化速率，其中堿激發(fā)劑的作用效果更加顯著。目前，常用的堿激發(fā)劑包括氫氧化鈉（NaOH）、石灰（CaO）、水泥（CaO-SiO2-Al2O3-Fe2O3-SO3）、水玻璃（Na2SiO3）、硫酸鈉（Na2SO4）、鋁酸鈉（NaAlO2）、硅灰（CaSiO3）、硫酸鋁（Al?(SO?)?）和石膏（CaSO4·2H2O）等。王強(qiáng)證明了在適宜的堿性環(huán)境下SSP中的四面體會(huì)發(fā)生解聚，導(dǎo)致Si-O和Al-O化學(xué)鍵斷裂，從而提高SSP的水化反應(yīng)速率。此外，王琴、邵雁等考察K2CO3、Na2CO3、NaOH、Na2SiO3、Na2SO4、NaAlO2等6種不同化學(xué)激發(fā)劑對(duì)SSP活性的影響，結(jié)果顯示3%～7%的Na2SO4是效果及穩(wěn)定性最好的化學(xué)激發(fā)劑。綜上研究表明，堿激發(fā)劑可以提高反應(yīng)體系的堿度，促進(jìn)SSP中的陽離子交換，進(jìn)而破壞SSP中的玻璃網(wǎng)狀結(jié)構(gòu)，促使水化產(chǎn)物（C-SH）的轉(zhuǎn)化和鈣礬石（AFt）晶體的生成，形成更加穩(wěn)定的水化產(chǎn)物和結(jié)構(gòu)，從而提高SSP礦物組分的溶解和反應(yīng)。
Sun等認(rèn)為堿活化SSP水化產(chǎn)物Ca(OH)2的含量較低，結(jié)晶性較差，單一激發(fā)劑很難提高鋼渣粉膠凝材料活性，而復(fù)合堿激發(fā)劑的改良效果更好。鑒于單一激發(fā)劑對(duì)SSP催化效果并不明顯，實(shí)踐中通常采用2種或以上的激發(fā)劑復(fù)合使用，以獲得更優(yōu)異的SSP性能。朱伶俐等指出氫氧化鈉、生石灰、水玻璃、石膏、明礬、高嶺土、水泥熟料、硫酸鈉、三乙醇胺、硫酸鋁鉀和硫酸鋁等作為復(fù)合激發(fā)劑可顯著提高SSP的水化活性，加快其水化膠凝速度。樊傳剛等發(fā)現(xiàn)采用5%石膏和堿激發(fā)劑作為復(fù)合激發(fā)劑可以有效催化SSP的活性，提高膠凝材料的抗壓強(qiáng)度。而范立瑛等的研究則發(fā)現(xiàn)高嶺土對(duì)SSP活性沒有催化作用，同時(shí)認(rèn)為復(fù)配激發(fā)劑（3%硫酸鋁+2%水泥熟料+0.2%水玻璃+0.8%三乙醇）具有良好的激發(fā)效果。程從密等認(rèn)為1%CaSO4·1/2H2O和0.4%NaOH復(fù)合改良SSP-水泥早強(qiáng)效果最佳。溫建[49]的研究表明Na2SiO3、Na2SO4和氯化鈣對(duì)鋼渣粉-水泥膠凝強(qiáng)度具有增強(qiáng)作用，當(dāng)氯化鈣摻量為4%時(shí)，激活效果最好。此外，魏瑞麗等指出鋁酸鈉、硅灰都能提高SSP的活性，但硫酸鈉對(duì)SSP的激發(fā)效果較差。而You等研究表明硅灰、NaOH2種激發(fā)劑的激發(fā)效果最為突出。邵俐等的研究結(jié)果顯示加入石膏和硫酸鈉能加快礦渣水化反應(yīng)，降低凍融循環(huán)對(duì)固化土的影響，并表示硫酸鈉的抵抗性更強(qiáng)。梅楊認(rèn)為激發(fā)劑類型對(duì)膠凝材料強(qiáng)度影響最為顯著，其中雙摻Ca(OH)2和Na2SiO3最佳比例為5:1，摻量為4%時(shí)對(duì)礦粉活性激發(fā)效果最好。綜上分析，復(fù)合激發(fā)劑對(duì)鋼渣粉膠凝活性和強(qiáng)度增強(qiáng)效果更加顯著，改良土體的力學(xué)特性也更加優(yōu)異。由于激發(fā)劑種類多樣性、摻量差異性，以及激發(fā)劑對(duì)SSP以及激發(fā)劑與激發(fā)劑之間的反應(yīng)機(jī)理尚未深入分析，導(dǎo)致復(fù)合改良效果也不盡相同。因此，盡管復(fù)合激發(fā)劑對(duì)SSP具有較好的激發(fā)效果，但仍需進(jìn)一步確定復(fù)合堿激發(fā)劑的最佳摻量、組合方式及應(yīng)用條件。
2膨脹性黏土破壞機(jī)制
膨脹性黏土具有失水收縮與吸水膨脹的特性，容易導(dǎo)致土體內(nèi)部和表面產(chǎn)生大量微裂隙，致使雨水滲入并降低土體的強(qiáng)度，從而引起土體的整體性破壞。這個(gè)過程主要包括物化作用、吸水膨脹和楔裂壓力等共同作用。2001年，譚羅榮提出膨脹性黏性土都會(huì)經(jīng)歷吸水-失水-泥化-崩解-破壞，并指出土體崩解破壞的前提是結(jié)構(gòu)擾動(dòng)破壞、失水產(chǎn)生收縮拉裂及吸水產(chǎn)生膨脹應(yīng)力破壞3個(gè)過程。膨脹性黏土崩解破壞機(jī)制包含黏土礦物遇水產(chǎn)生的膨脹力、孔隙中氣泡溢出產(chǎn)生的推力、水膜楔入力及浮重力等作用，這些作用打破了土體內(nèi)部聯(lián)結(jié)力與崩解力之間的平衡，導(dǎo)致土體結(jié)構(gòu)破壞。由于膨脹土含有蒙脫石和伊利石，水敏性較強(qiáng)，這是導(dǎo)致土體內(nèi)部膠結(jié)膨脹、結(jié)構(gòu)破壞、結(jié)構(gòu)衰變和強(qiáng)度衰減的主要原因。遇水后，膨脹土內(nèi)部會(huì)發(fā)生差異膨脹和變形，水壓力作用下，孔隙、裂隙擴(kuò)展引起膨脹崩解破壞。馬婧等指出在化-水-力協(xié)同作用下，顆粒間發(fā)生離子交換、化學(xué)反應(yīng)和水合斥力會(huì)影響蒙脫石層間膨脹、擴(kuò)散雙電層膨脹以及層疊體裂解，見圖1（a）。張凌凱等提出膨脹土在干濕-凍融循環(huán)作用下的破壞機(jī)制，即干濕循環(huán)會(huì)增加膨脹土裂隙，凍融循環(huán)過程會(huì)導(dǎo)致黏土顆粒間的微裂隙被崩解破壞的細(xì)顆粒填充，從而減弱顆粒間的黏結(jié)力，見圖1（b）（c）?？傊?，吸水-失水-凍融作用會(huì)導(dǎo)致部分膠結(jié)物被稀釋、軟化或溶解，裂隙貫通形成非均勻的孔隙水壓力，使土體局部產(chǎn)生應(yīng)力集中。與此同時(shí)，顆粒間的黏聚力、內(nèi)摩擦力以及顆粒間咬合力也會(huì)減弱，土顆粒間基質(zhì)吸力小于膨脹力，進(jìn)而導(dǎo)致巖土顆粒碎裂、剝落和崩解。

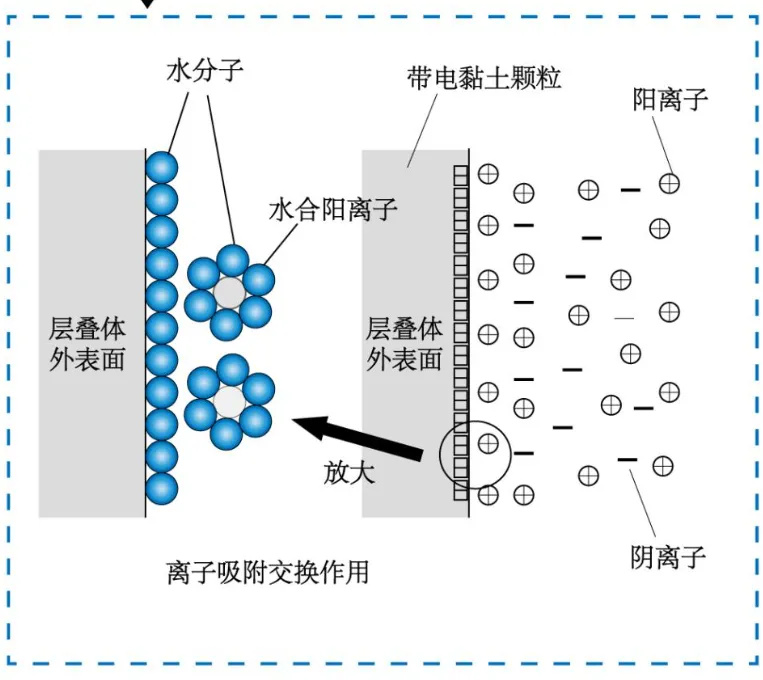

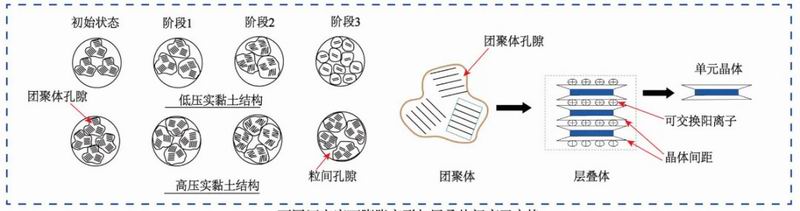

?。╝）不同壓實(shí)度下膨脹變形與層疊體間離子交換
?。╞）壓縮變形破壞示意圖

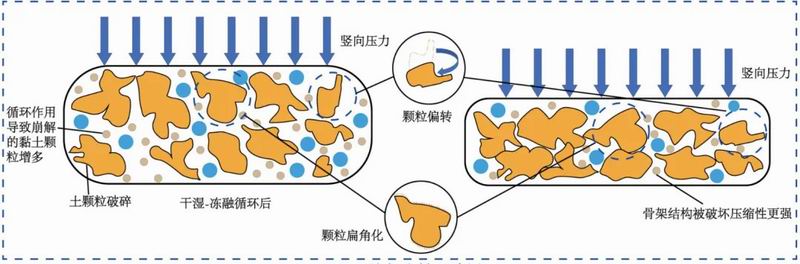

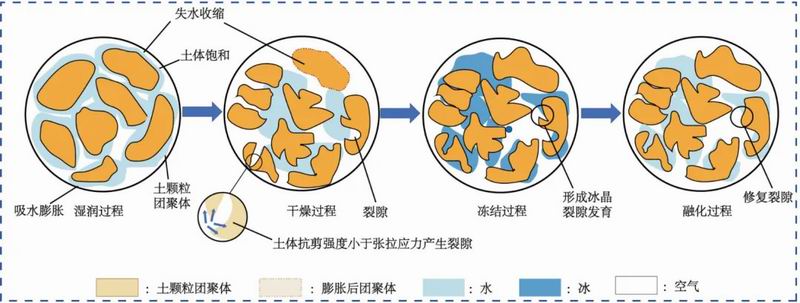

?。╟）干濕-凍融循環(huán)變形破壞示意圖
黏土礦物的脹縮性易受溫度和水分影響，環(huán)境溫度的升高或降低均可導(dǎo)致土壤中礦物顆粒邊界的熱膨脹或冷縮，進(jìn)而引發(fā)黏土顆粒內(nèi)部產(chǎn)生拉壓應(yīng)力，從而使土體出現(xiàn)不均勻膨脹收縮應(yīng)力。在此過程中，團(tuán)聚體內(nèi)產(chǎn)生微裂紋并不斷擴(kuò)展，當(dāng)溫度升降速率較快時(shí)，此現(xiàn)象更為顯著。這是因?yàn)闇囟壬邓俾试酱?，土壤中礦物顆粒之間或顆粒內(nèi)部的不協(xié)調(diào)變形將更加顯著，從而使土壤中的微裂紋擴(kuò)展更為嚴(yán)重且數(shù)量更多。同時(shí)，土壤表面的水分蒸發(fā)速度較快，而內(nèi)部蒸發(fā)速度較慢，使得含水率分布不均勻形成水力梯度，產(chǎn)生內(nèi)外應(yīng)力差，導(dǎo)致裂紋形成。吳道祥等從黏性土的化學(xué)成分與細(xì)觀結(jié)構(gòu)特征入手，發(fā)現(xiàn)黏土礦物中的蒙脫石結(jié)構(gòu)單元層間以O(shè)-O鍵相聯(lián)結(jié)，鍵力極弱，遇水后具有氧鍵的強(qiáng)極化水分子很容易楔入其中，使其分開。同時(shí)極化水分子變?yōu)樗栯x子H3O+進(jìn)入結(jié)構(gòu)單元層間和水化膜之中，使層間間距及水化膜厚度增大，進(jìn)而造成顆粒體積膨脹。由于內(nèi)部體積膨脹的不均勻性，導(dǎo)致土體內(nèi)部出現(xiàn)不均勻應(yīng)力而使土顆粒碎裂破壞。綜上所述，化學(xué)-水-力的相互作用均會(huì)導(dǎo)致土體吸水膨脹，并在其內(nèi)部產(chǎn)生不均勻應(yīng)力以及溶解掉部分的膠結(jié)物。隨著膠結(jié)物稀釋、軟化、溶解和流失，導(dǎo)致顆粒間發(fā)生膨脹、收縮，甚至失去膠結(jié)力而崩解。同時(shí)，由于膨脹性黏土礦物的親水性和孔隙的連通性，使得孔隙的導(dǎo)水性和容水的能力增強(qiáng)，這會(huì)擴(kuò)大水和巖體的接觸面。當(dāng)化學(xué)溶液和水侵入孔隙、裂隙中時(shí)，多相界面的離子水化膜增厚，導(dǎo)致巖土體發(fā)生膨脹破壞。其中，影響土壤膨脹破壞的因素主要包括雨水侵蝕、土壤有機(jī)質(zhì)含量、土壤擾動(dòng)情況、黏粒含量、礦物成分、成土過程、土壤脹縮性、pH以及土壤所受到的外部應(yīng)力等。
3鋼渣粉改良土的微觀機(jī)理
3.1物理改良
鋼渣粉所含礦物主要是氧化鈣、氧化鐵和氧化硅，礦物質(zhì)量分?jǐn)?shù)高達(dá)80%。同時(shí)，由于SSP的孔隙率大、自身體積小、較為堅(jiān)硬、比表面積高，且具有很強(qiáng)的膠凝特性。石榮劍等發(fā)現(xiàn)鋼纖維能有效抑制水分入侵和冰透鏡體的生長(zhǎng)，從而減小土體的膨脹率。因此以SSP作為改良劑填充土壤顆粒之間的孔隙，可以提高土壤的密實(shí)度和水穩(wěn)定性，在這個(gè)過程中，土顆粒與SSP發(fā)生排列和組合。SSP作為一種新型的土壤改良材料，可以與土體發(fā)生復(fù)雜的物理、化學(xué)相互作用。但針對(duì)SSP改良問題土方面的研究也相對(duì)較少，其微觀改良機(jī)理也尚未被系統(tǒng)論述。因此，本文擬從物理和化學(xué)2個(gè)方面分析其改良機(jī)制，探索SSP改良固化土壤的內(nèi)部微觀結(jié)構(gòu)變化，進(jìn)而完善SSP改良土的相關(guān)研究理論。根據(jù)鋼渣粉粒徑的不同，其作用機(jī)制也會(huì)有一定差異。當(dāng)鋼渣粒徑較大時(shí)，主要起到骨料支撐土顆粒的作用，可以使土顆粒包裹在鋼渣孔隙之間，從而有效提高土體的整體穩(wěn)定性和強(qiáng)度。隨著鋼渣細(xì)度的增加，物體表面的晶體結(jié)構(gòu)會(huì)遭到破壞，晶格及鍵能減小，比表面積增大，與黏土顆粒表面的接觸面積增大，因此可以有效填充土壤裂隙或孔隙，增加土壤的密實(shí)度。
綜上所述，物理改良機(jī)理主要包括細(xì)顆粒填充作用、摩擦作用及粗顆粒的骨架支撐作用。
1）鋼渣粉顆粒具有一定的粒徑和形狀，當(dāng)SSP與膨脹性黏土混合時(shí)，鋼渣粉細(xì)顆?？梢蕴畛渫寥李w粒之間的孔隙，增加土壤的密實(shí)度和穩(wěn)定性。
2）鋼渣粉細(xì)顆粒間具有一定的摩擦作用，提高團(tuán)粒間的摩擦力，進(jìn)而增加膨脹土的內(nèi)聚力和抗剪強(qiáng)度。
3）大顆粒的鋼渣粉具有較高的強(qiáng)度和剛度，可以增加土壤的整體強(qiáng)度和剛度，提高土壤的承載能力和抗沉降性能，從而改善膨脹土的工程性質(zhì)。
3.2化學(xué)改良
指出激發(fā)劑作用下SSP改良土發(fā)生了陽離子交換，即氧化鈣中電離出的Ca2+和土壤表面的Na+、K+發(fā)生吸附交換，從而減少了擴(kuò)散層厚度，縮小了黏土顆粒間距，提高顆粒間的黏結(jié)性能，使得黏土顆粒發(fā)生團(tuán)聚。同時(shí)，氧化鈣還會(huì)與土壤中的水和二氧化碳反應(yīng)生成鈣碳酸鹽，形成密實(shí)骨架結(jié)構(gòu)，從而提高土壤的抗壓強(qiáng)度和抗?jié)B性能。吳子龍等探討了SSP、偏高嶺土摻入水泥改良土的微觀機(jī)制，他們發(fā)現(xiàn)由于SSP與水泥的組分含量存在差異，當(dāng)鋼渣粉中Al2O3含量較少時(shí)，礦物水化活性低，不利于形成C-A(S)-H膠凝物質(zhì)，因此不利于提高土體早期強(qiáng)度。另外，SSP中的玻璃體硅酸鈣早期水化程度低且緩慢，無法快速反應(yīng)形成膠體和鈣礬石填充土體孔隙。同時(shí)，由于SSP具有廣泛的礦物化學(xué)成分，碳化過程中會(huì)改變SSP的物理、化學(xué)、礦物學(xué)和力學(xué)性能。Yu等也驗(yàn)證了這一觀點(diǎn)，他們發(fā)現(xiàn)經(jīng)過碳化處理的SSP可顯著提高土體的抗剪強(qiáng)度。但改良過程中生成的方解石易附著在黏土顆粒表面，由于方解石對(duì)高嶺石、蒙脫石的膠結(jié)作用弱于石英，導(dǎo)致片狀的高嶺石和蜂窩狀的蒙脫石在干濕循環(huán)后容易流失。綜上研究，SSP改良土的過程中，發(fā)生了離子交換、水化反應(yīng)和物質(zhì)轉(zhuǎn)化等化學(xué)反應(yīng)。從微觀角度分析，SSP易發(fā)生水化反應(yīng)生成無定形水化硅酸鈣（C-S-H）和水化鋁酸鈣（C-AH）、水化硅鋁酸鹽（C-A-F-H）和少量的鈣礬石（AFt）等凝膠物質(zhì)填充在孔隙中，并包裹顆粒表面形成穩(wěn)定的團(tuán)聚體。同時(shí)形成的板狀Ca(OH)2以結(jié)晶形式分布在顆粒表面，增強(qiáng)顆粒間的黏聚力。
鑒于鋼渣粉表面分布大量的陽離子（如Al3+、Ca2+和Mg2+等），能與黏土礦物可以發(fā)生離子交換和化學(xué)反應(yīng)，生成水化產(chǎn)物C-S-H凝膠，進(jìn)而提高土體的密實(shí)性和膠結(jié)力。劉翼飛等指出，堿性環(huán)境下的Ca2+可以與Na+進(jìn)行離子交換反應(yīng)，導(dǎo)致孔隙中游離的Ca2+吸附在黏土顆粒表面，從而生成填充和黏結(jié)作用的膠結(jié)物質(zhì)，增強(qiáng)土體結(jié)構(gòu)的密實(shí)性。Tian等則利用脫硫碳化鋼渣粉（DS）改良土壤，并發(fā)現(xiàn)DS可以提供高濃度的Ca2+形成團(tuán)聚體，從而有效抑制干裂縫的發(fā)育和擴(kuò)展，降低裂縫面積密度和平均裂縫寬度。綜上所述，SSP中含有一定的活性礦物成分，與水接觸時(shí)會(huì)發(fā)生水化反應(yīng)，生成水化產(chǎn)物C-S-H、C-A-H和微量鈣礬石等。同時(shí)，SSP中的某些成分可以與黏土顆粒中的礦物質(zhì)發(fā)生離子交換及吸附反應(yīng)，形成凝膠和新的物質(zhì)。這些產(chǎn)物可以填充土壤顆粒之間的孔隙，增加土壤的密實(shí)度和穩(wěn)定性（圖2）。此外，為了提高鋼渣粉的物理、化學(xué)活性和早期強(qiáng)度，可以采用細(xì)度更高的鋼渣粉，增加其表面接觸面積。同時(shí)也可以添加化學(xué)激發(fā)劑（如水泥、石灰、水玻璃、粉煤灰、碳酸鈉、礦堿和NaOH等），在堿性環(huán)境中激發(fā)SSP的水化活性，提高其水化凝膠產(chǎn)物的形成速度，增加土體早期強(qiáng)度。

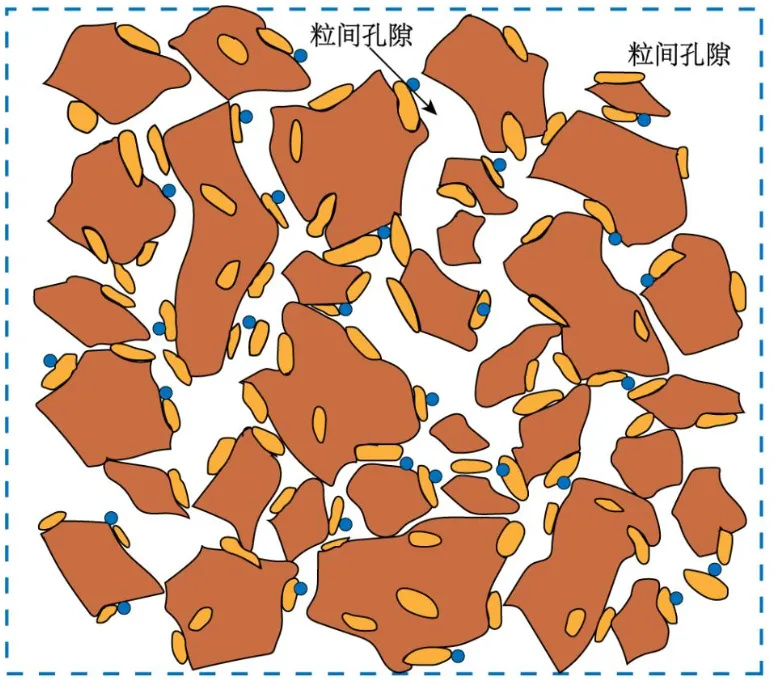

?。╝）未改良土粒間孔隙
?。╞）水化膠結(jié)填充
?。╟）粒間離子吸附交換
?。╠）團(tuán)聚體間改良過程
3.3復(fù)合改良
凝物質(zhì)，增加土壤的密實(shí)度和穩(wěn)定性。吳子龍等、于佳麗發(fā)現(xiàn)在堿性（NaOH）環(huán)境中可以激鋼渣粉中的硅鋁酸鹽礦物是在高溫下形成的玻璃體結(jié)構(gòu)，主要以硅氧/鋁氧四面體的形式存在，晶格較大，結(jié)構(gòu)密度較高，化學(xué)活性和吸附性較弱，導(dǎo)致SSP中的C3S和C2S晶體在常溫下的水化速率和膠凝活性較低。因此，需要添加一定的激發(fā)劑提高其化學(xué)活性，促進(jìn)SSP水化反應(yīng)生成膠發(fā)SSP的水化活性，提高其水化產(chǎn)物的形成速度，增加土體固化強(qiáng)度。然而，由于固化過程中發(fā)生大量Na+交換，變?yōu)橐姿拟c型黏土，使其吸水膨脹能力增強(qiáng)。Gu等進(jìn)一步研究發(fā)現(xiàn)NaOH、NaCl和Na2SO4可以提高SSP反應(yīng)物的活性，當(dāng)NaCl和Na2SO4摻量為5%時(shí)，無側(cè)限抗壓強(qiáng)度（unconfined compression strength，UCS）分別提高8.02 MPa和10.88 MPa，說明催化劑可以有效提高改良土早期強(qiáng)度。同時(shí)，發(fā)現(xiàn)堿激發(fā)劑的加入可以促進(jìn)改良劑發(fā)生水化反應(yīng)，生成更加穩(wěn)定的凝膠物質(zhì)，充分填充土體微裂隙，絮凝狀膠結(jié)物包裹顆粒形成密實(shí)結(jié)構(gòu)，減小水分入侵，增強(qiáng)土體黏結(jié)性和強(qiáng)度。因此干濕循環(huán)后土體顆粒排列仍保持密實(shí)，只是部分膠結(jié)物被溶解，使得裂隙有所提高。Zhang、王小龍等發(fā)現(xiàn)加入適量的堿激發(fā)劑可以提高微粉的活性，提高其早期固化強(qiáng)度（圖3）。并指出可以利用水玻璃加氫氧化鈉溶液作為激發(fā)劑，同時(shí)加入工業(yè)廢渣和偏高嶺土以調(diào)節(jié)土中的鐵、硅、鋁等氧化物比例，提高土體整體性、抗崩解性和強(qiáng)度。這是由于SSP中存在硅酸鈣類的水硬性膠凝材料，激發(fā)劑作用下會(huì)促進(jìn)SSP與黏土顆粒發(fā)生離子交換、膠結(jié)、固化和碳化等反應(yīng)。綜上所述，SSP水化活性較低，加入氯化鈣、氫氧化鈉等可提高其反應(yīng)活性。同時(shí)NaOH、CaCl2作為轉(zhuǎn)爐爐渣的活性催化劑，可以顯著改善其物理、化學(xué)性質(zhì)，提高SSP的水化反應(yīng)速率。堿激發(fā)SSP主要機(jī)理是：堿激發(fā)劑促進(jìn)了玻璃體結(jié)構(gòu)的解離并重新縮聚成新的C-S-H、C-A-H和Ca(OH)2凝膠物質(zhì)，將土顆粒膠結(jié)在一起形成密實(shí)網(wǎng)絡(luò)結(jié)構(gòu)，抑制裂隙擴(kuò)展。同時(shí)還生成鈣礬石（AFt）填充在團(tuán)聚體中起到支撐的框架作用，與凝膠物質(zhì)共同形成空間網(wǎng)狀結(jié)構(gòu)包裹填充土顆粒，提高土體的整體性和強(qiáng)度。

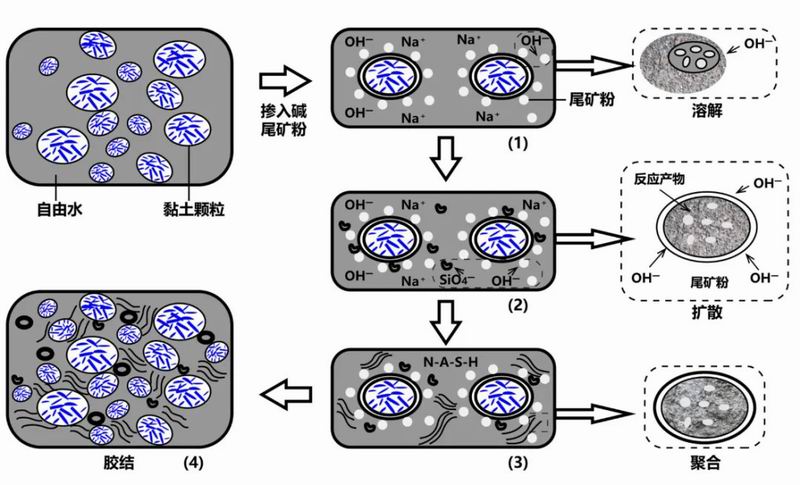

圖3堿激發(fā)劑催化礦粉作用機(jī)理
鋼渣粉本身具有較低的化學(xué)活性和膠結(jié)性。然而，通過添加堿激發(fā)劑（如石灰、水泥、粉煤灰和氫氧化鈉等）或調(diào)整其化學(xué)組分，可以提高其反應(yīng)速率，并激發(fā)其化學(xué)反應(yīng)活性，從而增強(qiáng)其膠結(jié)力和黏結(jié)強(qiáng)度（圖4）。項(xiàng)國(guó)圣等研究石灰-SSP改良土微觀機(jī)理，發(fā)現(xiàn)SSP中含有凝膠礦物，能夠與土體中低價(jià)離子發(fā)生交換生成絮凝物質(zhì)填充在孔隙間，同時(shí)石灰可以提供堿性環(huán)境，促進(jìn)并激發(fā)鋼渣粉水化反應(yīng)生成C-S-H凝膠物質(zhì)，填充在顆粒間，增強(qiáng)顆粒間的接觸面積和連接性。Wu等利用X射線衍射、掃描電鏡和壓汞孔隙度測(cè)定等方法，分析了SSP改良膨脹土的微觀機(jī)理，發(fā)現(xiàn)活性激發(fā)劑（NaOH）作用下，SiO32-、Al3+和Ca2+可以快速反應(yīng)生成硅酸鈣（C-S-H）、鋁酸鈣（C-A-H）和Ca(OH)2等水化產(chǎn)物填充、包裹土顆粒，固化前期，黏土礦物與水化產(chǎn)物發(fā)生吸附、離子交換、膠結(jié)等化學(xué)反應(yīng)，提高顆粒間的密實(shí)度和膠結(jié)力，使土顆粒團(tuán)聚在一起形成穩(wěn)定結(jié)構(gòu)。吳燕開等通過室內(nèi)試驗(yàn)研究干濕循環(huán)作用下SSP-水泥改良膨脹土，發(fā)現(xiàn)在缺乏催化劑的情況下，SSP自身水化反應(yīng)慢，需要60d才能完全反應(yīng)。而摻入少量的NaOH可以提高其水化活性，使其在短時(shí)間內(nèi)可以完全水化生成鈣礬石（AFt)填充孔隙，AFt是一種不溶于水的結(jié)晶物質(zhì)，可以提高土體的整體性，從而使土體強(qiáng)度迅速增長(zhǎng)。韓天、柴石玉等人研究了堿激發(fā)SSP協(xié)同改良土微觀機(jī)制，發(fā)現(xiàn)NaOH加入提高SSP反應(yīng)活性，生成了針棒狀的水化硅酸鈣、碳酸鈣晶須和不定形狀的硅鋁酸鹽凝膠物質(zhì)填充裂隙，使孔隙率減小。此外，隨著時(shí)間的推移，凝膠物質(zhì)會(huì)逐漸增多，顆粒間黏結(jié)程度增強(qiáng)，逐漸形成團(tuán)聚體，增加土顆粒間的接觸面積。綜上所述，SSP改良劑與土體中離子發(fā)生交換生成硅酸二鈣（C2S)和硅酸三鈣（C3S)，降低土顆粒的雙電層厚度，同時(shí)石灰（CaO)與鋼渣粉中的活性氧化硅（SiO2)、氧化鋁（Al2O3)發(fā)生反應(yīng)，在石灰的催化下形成C-S-H、C-A-H和Ca(OH)2等物質(zhì)填充在裂隙中，增強(qiáng)顆粒間的接觸面積和吸力，從而有效提高土體的黏聚力、整體性和強(qiáng)度。需要注意的是，SSP改良膨脹土的物理機(jī)制和化學(xué)機(jī)制是相互作用的，物理機(jī)制主要通過填充和摩擦作用改善土壤的工程性質(zhì)，而化學(xué)機(jī)制則通過離子交換反應(yīng)、水化反應(yīng)、礦物質(zhì)轉(zhuǎn)化等方式改善土壤的結(jié)構(gòu)和性質(zhì)。這些機(jī)制共同作用，使得鋼渣粉能夠有效地改良膨脹土。

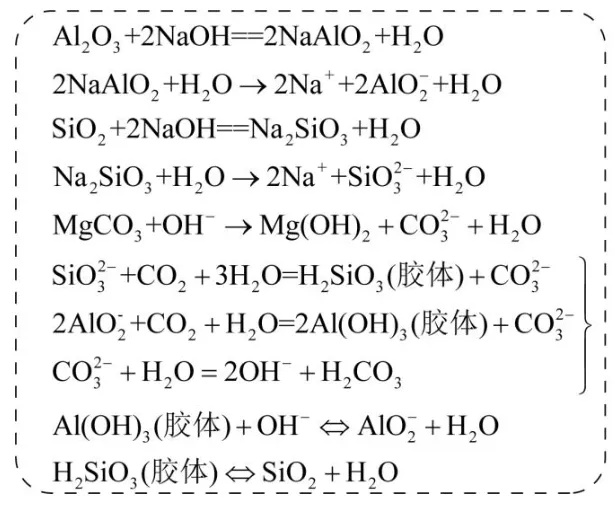

圖4堿液處理反應(yīng)機(jī)理
4鋼渣粉改良土的力學(xué)特性
4.1單獨(dú)改良土力學(xué)特性
目前，許多學(xué)者進(jìn)行了室內(nèi)試驗(yàn)，包括比重試驗(yàn)、粒度分析試驗(yàn)、自由膨脹率試驗(yàn)、Atterberg極限試驗(yàn)、壓實(shí)試驗(yàn)、三軸壓縮試驗(yàn)、加州承載比（California bearing ratio，CBR）、UCS和液塑限試驗(yàn)等。并從SSP粒徑及摻量、初始含水率、壓實(shí)度、干濕-凍融循環(huán)等方面探索改良土的膨脹性能、滲透性能、抗凍性能、水分特性和力學(xué)變化規(guī)律。研究結(jié)果表明，SSP的摻入顯著改善了土體的脹縮性，并提高了土體的抗剪強(qiáng)度。左德元等首次提出將SSP作為路基材料固化劑，通過顆粒級(jí)配、比重、壓縮、滲透等試驗(yàn)發(fā)現(xiàn)，SSP填料具有較高的強(qiáng)度，壓縮性低，滲水性好。Akinwumi發(fā)現(xiàn)SSP的摻入增加了土體的干密度，改變了土體的壓實(shí)特性，提高了土體的比重、滲透性、CBR值和無側(cè)限抗壓強(qiáng)度。此外，隨著SSP摻量的增加，當(dāng)摻量為8%時(shí)能夠降低黏土的塑性和膨脹性，提高土體早期未固化的強(qiáng)度。袁明月等通過室內(nèi)試驗(yàn)研究鋼渣微粉改良膨脹土的力學(xué)特性，發(fā)現(xiàn)鋼渣微粉改良膨脹土的塑限增加，液限降低；當(dāng)其摻量為5%時(shí)，試樣在干濕循環(huán)作用下的膨脹率降低，抗剪強(qiáng)度增加。吳燕開等研究指出，當(dāng)SSP摻量為10%時(shí)土體抗膨脹性最優(yōu)。鑒于SSP粒徑和摻量對(duì)土體強(qiáng)度影響較大，因此建議SP粒徑小于0.5 nm，此時(shí)SSP可以和土體充分接觸并有效填充顆粒間隙。綜上所述，適當(dāng)?shù)腟SP摻量和合適的粒徑可以抑制土壤的自由膨脹率，降低土壤的液塑限，并提高土壤的抗剪強(qiáng)度和早期固化特性，有效抑制干濕循環(huán)下土壤強(qiáng)度的衰減速率。如圖5所示，不同SSP摻量下土壤的自由膨脹率和抗剪強(qiáng)度呈現(xiàn)不同的變化。鋼渣粉不僅可以改良膨脹土的塑性和膨脹性，還可以提高土體最優(yōu)含水率、干密度和抗剪強(qiáng)度。但不同SSP摻量比例下土體的膨脹率和強(qiáng)度改善效果各有不同。Aldeeky等研究發(fā)現(xiàn)，當(dāng)SSP摻量為20%時(shí)，土壤的自由膨脹率和塑性指數(shù)降低了58.3%和26.3%；同時(shí)最大干密度、抗壓強(qiáng)度和CBR值分別提高了6.9%、100%和154%。而Wang等發(fā)現(xiàn)，當(dāng)含水率為50%時(shí)，土體黏聚力隨SSP摻量的增加也隨之增加；而當(dāng)含水率介于70%～90%之間時(shí)，粘黏聚力隨SSP摻量增加而減小。這表明試樣含水率分別為50%和70%時(shí)土體抗剪強(qiáng)度達(dá)到最優(yōu)。此外，Yu等通過干濕循環(huán)、無側(cè)限抗壓強(qiáng)度、X-射線衍射、熱重和掃描電鏡等試驗(yàn)研究了碳化鋼渣粉改良土的強(qiáng)度性能及微觀結(jié)構(gòu)變化，發(fā)現(xiàn)經(jīng)過碳化處理的鋼渣粉可顯著提高土體的抗剪強(qiáng)度。金明亮等利用鋼渣粉穩(wěn)定路基土，研究表明鋼渣粉粒徑為0～3 mm、最小摻量為15%時(shí)，穩(wěn)定土的強(qiáng)度隨摻量的增加而增強(qiáng)，浸水膨脹率減小，加州承載比（CBR）遠(yuǎn)超規(guī)范要求。然而，程光前提出，對(duì)于鋼渣粉改良膨脹土性能，較高力學(xué)特性的最佳摻量為15%，超出該值將會(huì)使土壤的強(qiáng)度和脹縮性減弱。Worku等分析鋼渣粉改良膨脹土物理、力學(xué)特性，發(fā)現(xiàn)當(dāng)SSP摻量為25%時(shí)，膨脹土液限、塑限、塑性指數(shù)和自由膨脹率分別降低25.6%、17.8%、7.8%和46.4%，而無側(cè)限抗壓強(qiáng)度從94.3 kPa提高到260.6 kPa。綜上所述，15%～25%摻量下，鋼渣粉可以顯著改善土體的脹縮性和力學(xué)強(qiáng)度。然而，目前鋼渣粉的最佳摻量仍存在爭(zhēng)議。這一爭(zhēng)議可能是由于鋼渣粉的生產(chǎn)工藝和產(chǎn)地不同，導(dǎo)致其力學(xué)性能和礦物化學(xué)性質(zhì)存在差異，進(jìn)而影響土壤的改良效果。因此，鋼渣粉在摻量上可能需要針對(duì)不同情況進(jìn)行調(diào)整，以達(dá)到更好的改良效果。

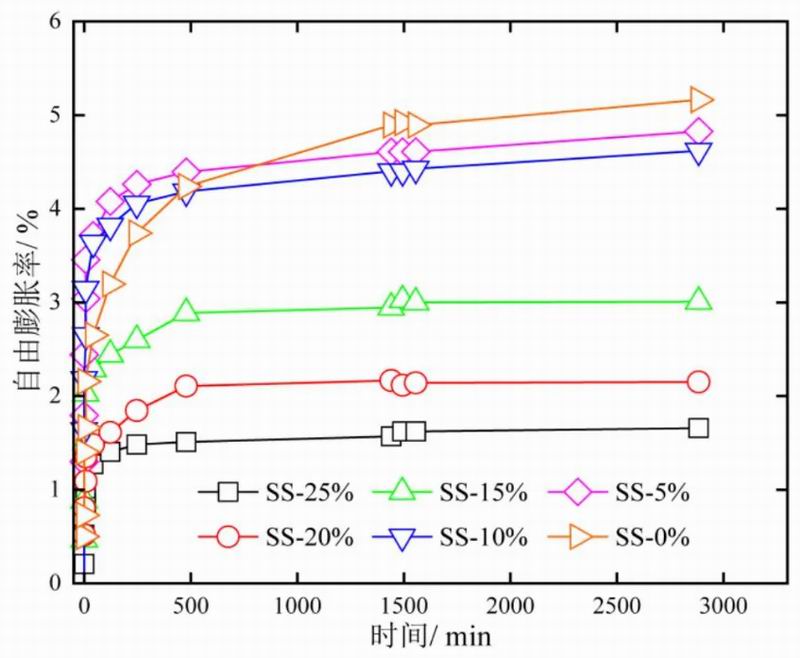

（a）SSP改良土自由膨脹率隨時(shí)間的變化規(guī)律

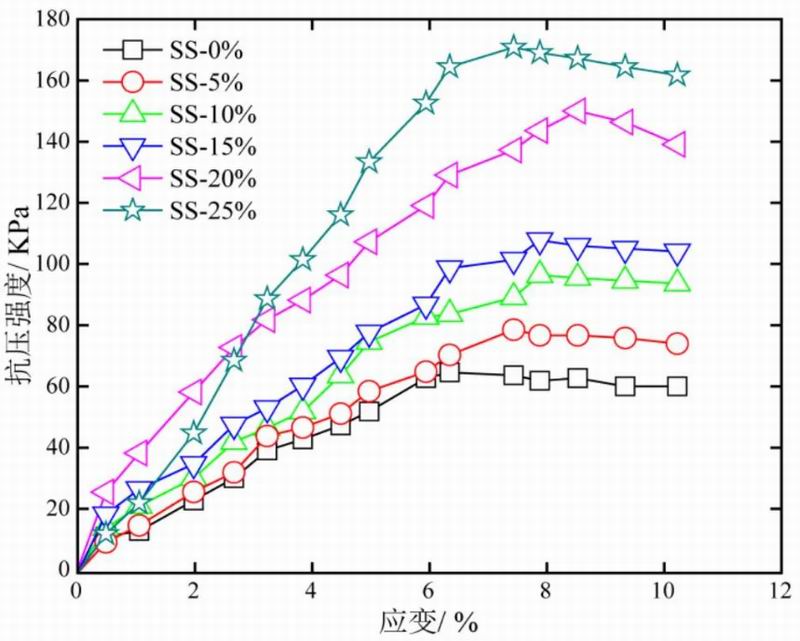

?。╞）SSP改良土抗壓強(qiáng)度與應(yīng)變之間的關(guān)系
4.2與其它材料復(fù)合改良土力學(xué)特性
通過學(xué)者們持續(xù)的探索和研究，發(fā)現(xiàn)通過物理研磨法將材料結(jié)構(gòu)轉(zhuǎn)變?yōu)榉蔷?，或者采用化學(xué)激發(fā)劑與其他材料進(jìn)行復(fù)合使用，可顯著提高改良土的力學(xué)性能。
在相關(guān)研究中，蔡曉飛等對(duì)石灰-SSP改良路基土力學(xué)特性進(jìn)行了研究，發(fā)現(xiàn)當(dāng)石灰摻量為8%～12%，SSP摻量為25%時(shí)，土體強(qiáng)度顯著提高。崔偉研究了石灰-SSP改良土性能，從SSP摻量、養(yǎng)護(hù)期齡、配比等方面分析土體強(qiáng)度，結(jié)果表明SSP改良土的強(qiáng)度較高，水穩(wěn)定性和溫度穩(wěn)定性也較好。另外，Gu等研究了不同摻量下的SSP-石灰復(fù)合改良路基土的無側(cè)限抗壓強(qiáng)度，當(dāng)SSP、石灰摻量分別為50%、5%，養(yǎng)護(hù)28 d時(shí)，無側(cè)限抗壓強(qiáng)度由0.73 MPa增加到4.09 MPa，此時(shí)改良土的綜合性能最佳。袁明月等研究石灰、SSP改良膨脹土力學(xué)特性，通過無側(cè)限抗壓強(qiáng)度、干濕循環(huán)和自由膨脹率試驗(yàn)發(fā)現(xiàn)SSP可以延緩?fù)馏w裂隙發(fā)展，減小土體膨脹性，其土體強(qiáng)度優(yōu)于石灰。而厚榮斌通過三軸試驗(yàn)、CBR研究SSP/石灰/稻殼灰改良膨脹土性能，發(fā)現(xiàn)當(dāng)SSP摻量為20%時(shí)，土體塑性降低66.2%、強(qiáng)度增加96%、CBR增加97.5%。Wang等研究SSP-堿渣共同改良軟黏土工程性能，發(fā)現(xiàn)鋼渣粉加入顯著改善土體的無側(cè)限抗壓強(qiáng)度。項(xiàng)國(guó)圣等研究石灰-SSP共同改良膨脹土的力學(xué)特性，發(fā)現(xiàn)隨摻量增加土體膨脹率、最優(yōu)含水率和界限含水量降低，最大干密度增加。Alemshet等利用粉煤灰-SSP作為膨脹土穩(wěn)定劑，發(fā)現(xiàn)鋼渣粉、粉煤灰摻量分別為20%和10%時(shí)，改良土抗剪強(qiáng)度和CBR值分別提高97.47%和84.82%。
上述研究側(cè)重于探討石灰對(duì)SSP改良膨脹土的力學(xué)特性影響的方面。盡管研究表明石灰、粉煤灰等可以有效提高SSP改良土體的整體性和力學(xué)強(qiáng)度，然而，尚未對(duì)在不同材料復(fù)配下、不同養(yǎng)護(hù)溫度下、不同壓實(shí)度及干濕循環(huán)作用等因素對(duì)SSP改良土宏觀力學(xué)特性的影響進(jìn)行系統(tǒng)分析。物理及化學(xué)改良劑相互作用可有效改善黏性土的綜合性能，提高SSP的反應(yīng)速率。Wang等研究鋼渣粉-廢輪橡膠顆粒改良土強(qiáng)度特性，發(fā)現(xiàn)鋼渣粉摻入可以有效提高土體的抗剪強(qiáng)度和動(dòng)彈性模量，剪切模量隨鋼渣粉摻量、圍壓增大而增大，隨含水率增加而減??；主要是橡膠顆?？梢越档屯馏w的密度，提高其內(nèi)摩擦角。而Shahbazi等發(fā)現(xiàn)，當(dāng)鋼渣粉摻量為14%時(shí)，其無側(cè)限抗壓強(qiáng)度、膨脹率和膨脹壓力分別提高111%、89%和84%。隨后宋心斌研究鋼渣粉-水泥-石灰穩(wěn)定路基土性能，發(fā)現(xiàn)復(fù)合改良土強(qiáng)度較高、穩(wěn)定性較好。吳燕開等通過室內(nèi)試驗(yàn)研究干濕循環(huán)作用下SSP-水泥改良膨脹土的體積變化率和膨脹率，發(fā)現(xiàn)改良土膨脹率減小95%以上，而體積變化率減小85%。而吳子龍等通過抗壓強(qiáng)度、劈裂抗拉強(qiáng)度和擊實(shí)試驗(yàn)，他們發(fā)現(xiàn)在SSP與水泥改良土中，最優(yōu)含水率顯著提高，而最大干密度和強(qiáng)度增幅較?。坏?dāng)SSP超過最佳摻量時(shí)，土體的強(qiáng)度逐漸減小。
與此同時(shí)，黃祥、Wu等發(fā)現(xiàn)礦渣、石灰、偏高嶺土和Na2SO4摻量分別為28.6%、57.1%、9.5%、4.8%時(shí)，改良土養(yǎng)護(hù)28 d后的UCS為10.9 MPa。之后韓天、唐博等利用堿激發(fā)劑催化SSP-水泥復(fù)合改良膨脹土，發(fā)現(xiàn)其改良土體膨脹率最小，三軸抗剪強(qiáng)度和無側(cè)限抗壓強(qiáng)度明顯提高，但是后期強(qiáng)度增長(zhǎng)緩慢。主要原因是前期堿激發(fā)劑加快SSP水化反應(yīng)，強(qiáng)度已增長(zhǎng)較大，因此后期表現(xiàn)較為緩慢，說明堿激發(fā)劑不能提高其后期強(qiáng)度。
綜上所述，SSP中摻入水泥、石灰、激發(fā)劑及其它改良劑可有效提高土體的綜合性能，顯著增強(qiáng)SSP的水化活性，提高其化學(xué)反應(yīng)程度。然而，對(duì)于不同復(fù)合改良材料的適用性和效果尚未得到全面的了解，需要更多關(guān)于不同摻量與不同類型的復(fù)配材料改良土的力學(xué)性能。其次，目前對(duì)于SSP改良土體的長(zhǎng)期穩(wěn)定性和環(huán)境影響的研究相對(duì)較少，尤其是在實(shí)際工程應(yīng)用中的長(zhǎng)期性能表現(xiàn)和環(huán)境影響方面的研究還有待加強(qiáng)。此外，SSP改良材料的配比設(shè)計(jì)、施工工藝以及與土體的相互作用等方面也需要進(jìn)一步深入研究，以確保改良效果的可靠性和實(shí)用性。
5結(jié)論與展望
鋼渣粉作為一種新型土壤固化改良劑，在改良膨脹性黏土的脹縮性、抗壓強(qiáng)度、剪切強(qiáng)度和抗變形等方面具有突出優(yōu)勢(shì)。能夠與黏土顆粒發(fā)生陽離子交換吸附在表面，反應(yīng)形成C-S-H凝膠和微量鈣釩石（AFt）填充并膠結(jié)團(tuán)粒，進(jìn)而改變黏土顆粒的物理化學(xué)性質(zhì)和微觀結(jié)構(gòu)，提高其工程性能。利用鋼渣粉改良膨脹性黏土的工程性質(zhì)，既符合低碳、綠色、環(huán)保發(fā)展理念，又可提高固廢資源的高附加值利用、降低工程處理成本。然而，當(dāng)前存在一些問題需要進(jìn)一步研究和解決：
?。?）鋼渣粉生產(chǎn)工藝的差異導(dǎo)致其化學(xué)成分、結(jié)構(gòu)性質(zhì)、礦物組成、粒度、表面積、孔隙率及性能發(fā)生顯著變化，進(jìn)而影響其化學(xué)活性和改良效果。今后需進(jìn)一步完善和規(guī)范相關(guān)工藝標(biāo)準(zhǔn)，提高SSP的轉(zhuǎn)化效率和膠凝活性。因此，提高SSP活性及性能是未來研究的重點(diǎn)。
?。?）鋼渣粉中含有大量游離的氧化鈣（f-CaO）和氧化鎂（f-MgO），會(huì)與空氣中水分發(fā)生化學(xué)反應(yīng)，使SSP體積迅速膨脹，造成SSP穩(wěn)定性極差。雖可以考慮采用碳酸化工藝克服其安定性不良的因素，但SSP碳酸化應(yīng)用于土體改良整體性能的研究尚缺不足。
（3）鋼渣粉改良膨脹性黏土的微觀機(jī)理及復(fù)合激發(fā)劑之間的反應(yīng)機(jī)制研究還相對(duì)不足，需要進(jìn)一步探索堿激發(fā)劑、SSP與黏土之間的相互作用機(jī)制，并通過實(shí)驗(yàn)和數(shù)值模擬等手段建立宏微觀力學(xué)響應(yīng)規(guī)律，為SSP改良膨脹性黏土提供更加科學(xué)的理論基礎(chǔ)。
（4）土體改良的效果受到改良劑類型、添加量、混合方式和使用環(huán)境等多種因素的影響和控制，未來應(yīng)考慮不同因素耦合下的化學(xué)-礦物成分及土體微觀結(jié)構(gòu)演變規(guī)律，從宏微觀角度建立土體在水-化-力作用下的力學(xué)特性及耐久性評(píng)價(jià)體系。進(jìn)而從更廣泛的實(shí)際應(yīng)用和環(huán)境影響出發(fā)，深入研究SSP改良土體的適用性、長(zhǎng)期性能和環(huán)境影響等方面的問題。
來源：孫銀磊，余川（云南大學(xué)建筑與規(guī)劃學(xué)院）
編輯：冶金渣與尾礦
聲明：本公眾號(hào)部分文章和素材來源網(wǎng)絡(luò)，僅供學(xué)習(xí)交流，如有冒犯請(qǐng)聯(lián)系我們刪除，感謝理解。
